荊州某單層廠房采用單跨雙坡輕型門式剛架，鋼架跨度為27m，高度為9m，共11榀鋼架，柱距9m，屋面坡度取1/10。剛架為等截面的梁、柱。屋面及墻面均采用彩色壓型鋼板，檁條及墻梁均采用冷彎薄壁卷邊C型鋼，間距為1.5m ，材料采用Q235鋼材，焊條采用E43型。

荷載： 恒載：彩色壓型鋼板   0.35KN/m2

檁條           0.06KN/m2

活載   層面活載和雪載    0.3KN/m2

風荷載             0.35KN/m2

地震：地震設防6度，設計地震分組為一組，設計基本地震加速度值0.05g

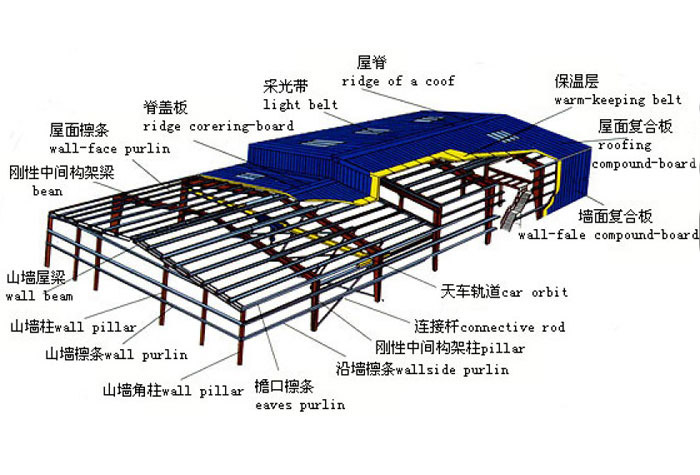

鋼結構廠房結構圖

鋼架布置簡圖

該廠房長度60m，跨度27m，共有11榀剛架，由于縱向溫度區段不大于300m、橫向溫度區段不大于150m，因此不用設置伸縮縫，檁條間距為1.5m。

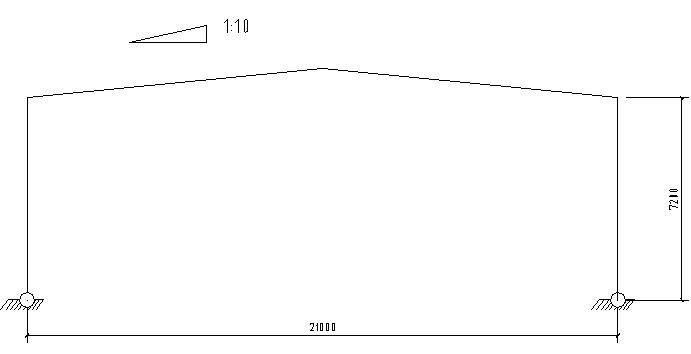

鋼架里面圖

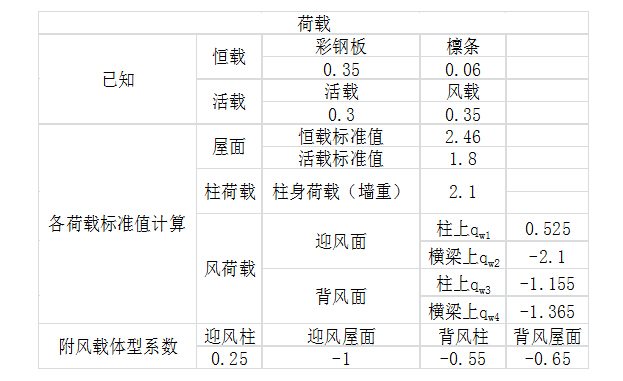

一、荷載計算如下表：

二、荷載簡圖

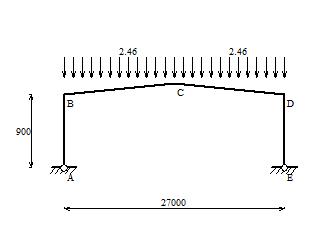

1、恒載

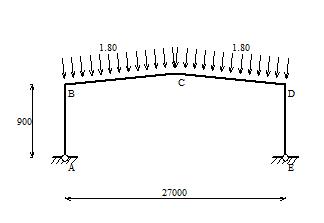

2、屋面活載

3、風荷載

4、荷載
